并联有源滤波装置(APF)
详细信息 APF并联有源滤波装置是一种动态滤除谐波和动态补偿系统无功的新型电力电子装置。APF并联有源滤波装置的工作原理是：将由IGBT构成的三相并联变流器经由连接电抗器并联在电网上，负荷电流通过电流互感器采集到APF的控制系统中，通过实时检测电路将负载电流中的谐波分量和基波无功分量分离出来，经控制系统快速运算，采用PWM最新技术控制IGBT的触发。通过由大容量IGBT组成的三相并联变流器向系统注入电流，该电流与负荷电流中的谐波电流大小相等，方向相反，互相抵消，实现滤出谐波的功能，保证最终流入系统的电流是正弦波。
并联有源滤波装置（APF）主要由控制器、隔离开关(断路器)、接触器、IGBT、驱动电路、保护系统、熔断器、连接电抗器、直流电容等组成。控制器检测A、C相无功功率（电流），产生控制信号，驱动IGBT的开通与关断，产生与系统谐波电流大小相同、相位相反的谐波电流和无功电流，滤除系统谐波，减小系统无功，使系统的功率因数始终接近于1。其一次系统图如下：

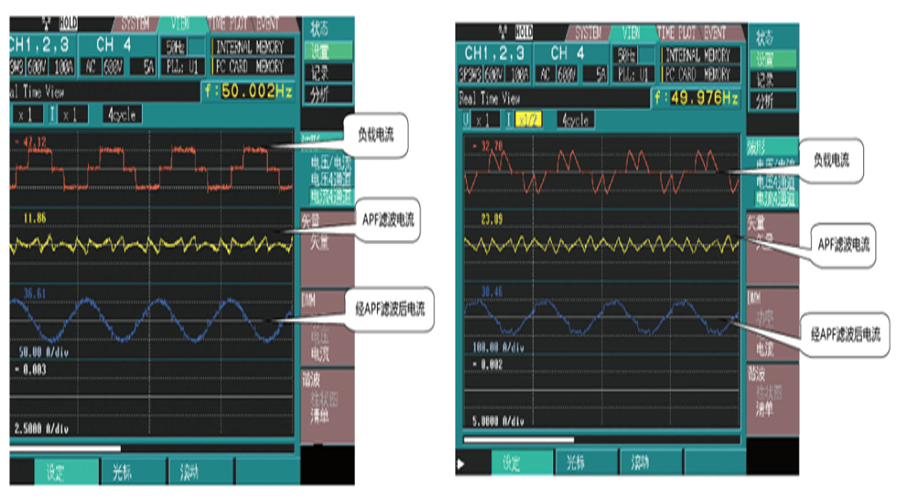

（现场应用实测波形） 共0条 相关评论 |
