静止无功发生器的基本原理，是将自换相桥式电路通过电抗器并联在电网上，适当调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。同时能够抑制系统的电压闪变，维持电压稳定，还可以对谐波电流进行跟踪补偿，吸收配电系统中的某些低次谐波，平衡相间无功功率。

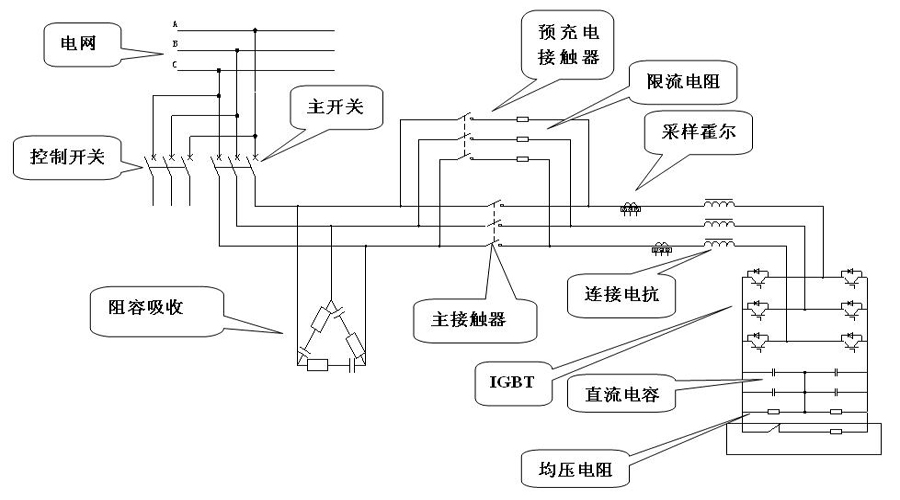

SVG主要由控制器、隔离开关(断路器)、接触器、IGBT、驱动电路、保护系统、熔断器、电抗器、电解电容等组成。控制器检测A、C相无功功率（电流），产生控制信号，驱动IGBT的开通与关断，按需要产生无功电流，使系统的功率因数始终接近于1。其一次系统图（三相三线）如下：
