概述

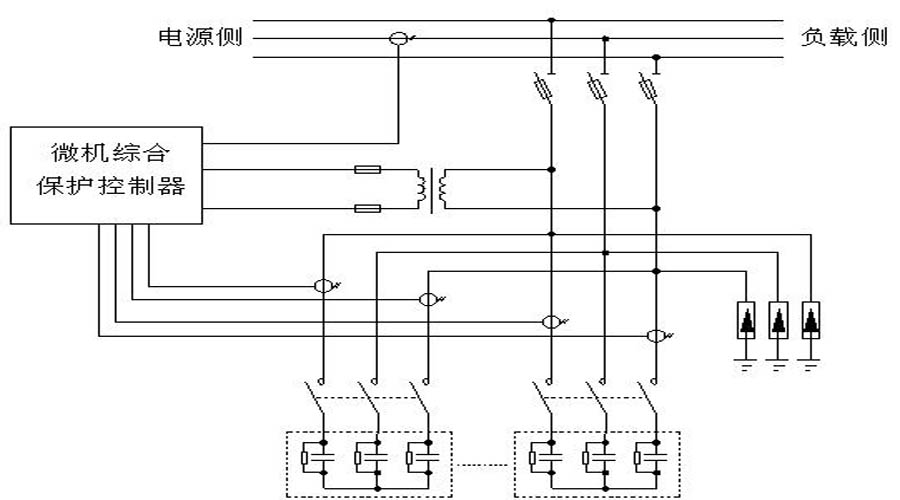

柱上式高压无功补偿装置由电容综合保护控制单元、并联电容器组、电容器投切专用开关、氧化锌避雷器、跌落式熔断器、电压互感器、网侧电流互感器、电容保护电流互感器、母排、高压支柱绝缘子、箱体、多柜门电气与机械连锁闭锁装置及其二次附件等组成。该装置适用于6kV和10kV三相交流交流线路中，安装在架空线路上，作为提高功率因数、改善电压质量、降低线路损耗，节约电能之用，也可用于小型化终端变电所10kV及以下母线无功补偿。典型一次系统图如下：
