概述
对于某些应用场合，无功负荷可以分为基础无功需求与动态无功需求两个部分，所以用高压TSC动态无功补偿装置补偿动态波动负荷，用高压HVC自动无功补偿装置对基础无功进行补偿，可以达到更经济的补偿效果。
由晶闸管阀组（TSC）和真空接触器（HVC）投切相结合的无功补偿装置，采用全新智能控制系统，微机监控，达到最佳优化投切方式。HVC补偿基本无功，TSC快速响应，组合投切实现细调，既可以保证补偿精度，又可以达到快速跟踪补偿的效果。

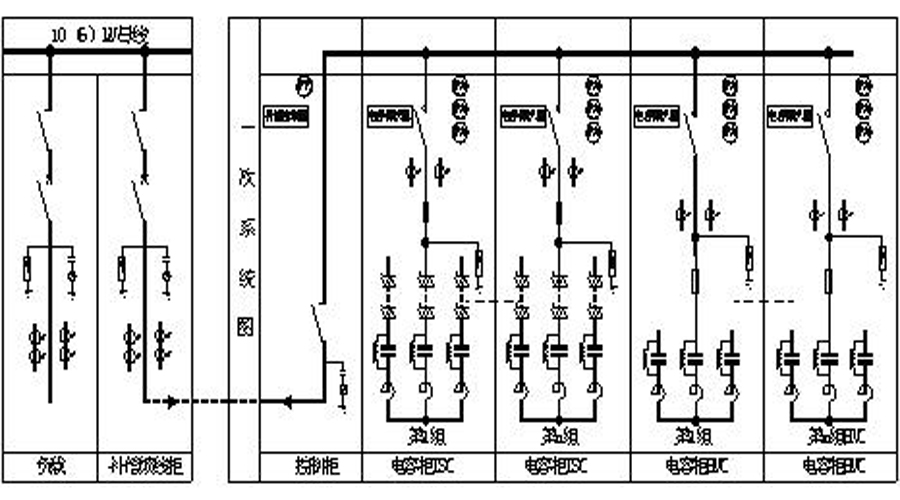

以上方案装置运行时，TSC投切过程无涌流、无冲击、对电力电容器无损伤，而且具有一次性投资低的优点。其一次系统如下图所示。

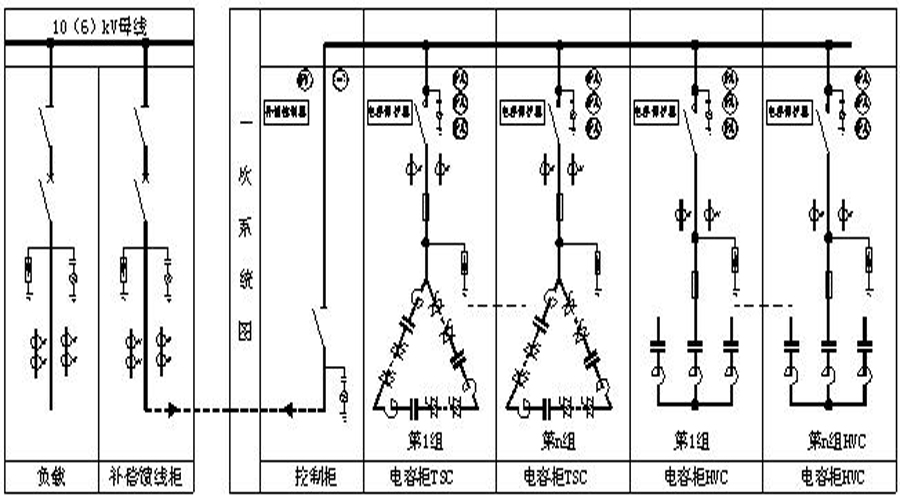

TSC角接+HVC一次原理图
